鋼格板 G505/40/100 2000*3000mm熱浸鋅鋼格板YB/T4001.1-2019

熱浸鋅鋼格板一般用常規的鋼格柵板的居多，例如是G303/30/100的，G303/40/100的，G253/30/100等鋼格板規格型號。

今天這里說的熱浸鋅鋼格板是長度500mm寬度380mm厚度25mm網眼尺寸30*30mm的鋼格板。這個尺寸的鋼格柵板一般是用于溝蓋板，排水溝，明溝蓋板，暗溝蓋板，水篦子的比較多。

1.鍍鋅鋼格板是一種用承載扁鋼與橫桿按照一定的間距正交組合，通過焊接或者壓鎖固定的開敞式鋼格板，一般說的鍍鋅鋼格板就是指的表面進行了熱鍍鋅處理的鋼格柵板。

例如：長度500mm鋼格板就是鋼格柵板的外形尺寸長度是500毫米。鋼格板寬度有350mm，380mm，400mm，450mm，500mm，800mm，1000mm等。

2.鍍鋅鋼格板根據制作方法的不同，主要分為壓焊和壓鎖鋼格板。

3.鍍鋅鋼格板中一些數據

承載扁鋼：

承受主要荷載的扁鋼。

橫桿：

固定于負載扁鋼上的扭絞方鋼，圓鋼或者扁鋼等。

凈空間距：

鋼格板開敞通孔的最大內切圓直徑。

承載扁鋼中心間距：

相鄰的兩條承載扁鋼中心到中心之間的距離。

橫桿中心間距：

相鄰的兩條橫桿中心到中心之間的距離。

包邊板：

焊于鋼格板承載扁鋼或者其他開口，切口邊緣上的扁鋼或者型鋼。

踢腳板：

固定于平臺四周或者鋼格板切口，開孔的邊緣的擋板。

鋼格板寬度：

垂直于承載扁鋼方向的鋼格板最大尺寸，稱為鋼格板的寬度。

鋼格板長度：

平行于承載扁鋼方向的鋼格板最大尺寸，稱為鋼格板的長度。

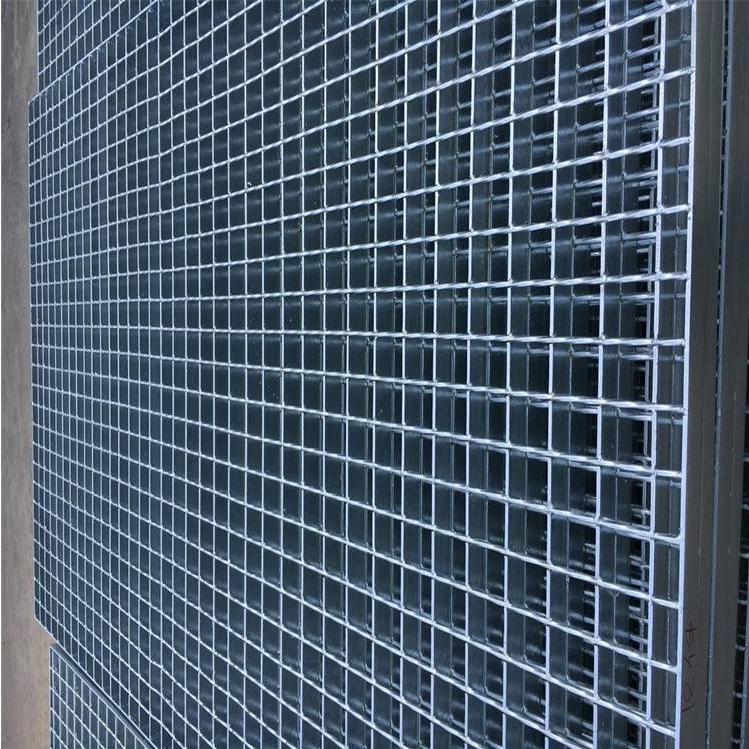

一：熱浸鋅鋼格板簡介

熱浸鋅鋼格是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼格柵板制品，

高強度，輕結構，便于吊裝等特點；外形美觀，經久耐用。表面又采用了熱鍍鋅處理，有更優秀的防腐蝕性能！

二：熱浸鋅鋼格規格

扁鋼間距：有30、40、60mm等，推薦采用 30、40mm。

橫桿間距：有30、38、50、76、100mm，推薦采用50、100mm。

尺寸：常用6x6mm扭絞方鋼，小規格鍍鋅鋼格板采取5X5mm扭曲方鋼，不銹鋼常用直徑5mm圓鋼。

受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM兩種。

橫桿間距：兩相鄰橫桿的中心間距通常為50MM，100，兩種，可按客戶要求生產。

三：熱浸鋅鋼格的安裝

可選用焊接和安裝夾緊固兩種方式。焊接的優點是永久固定，不會松脫，具體位置在鋼格板的每個角第一根

扁鋼上，焊縫長不小于20mm，高不小于3mm的角焊。安裝夾的優點是不破壞熱浸鋅層及拆卸方便，每塊板

至少需要4套安裝夾，安裝夾的使用數量隨著板長度的增加而增加中。最安全的方法是不用下夾，直接將螺釘

頭焊在梁上，保證鋼格板不會因安裝夾松脫而從梁上滑落。
